Narýsováno / 3D skenování
ZAMĚŘENÍ PRO PROJEKTANTY A ARCHITEKTY

3D skenování staveb.
Podklady pro váš projekt.

Zachytíme skutečný stav budovy a připravíme mračno bodů nebo zpracované řezy. Vy se můžete soustředit na návrh, my na zaměření a podklady, ze kterých budete vycházet.

Poptat 3D skenováníProhlédnout skutečné výstupy
Skutečný výstup 3D skenování: příčné řezy domem se sklepem a schodištěm
OD STAVBY K POUŽITELNÝM DATŮM

Potřebujete sken,
nebo už hotové řezy?

Rozsah přizpůsobíme vašemu pracovnímu postupu. Před zaměřením si domluvíme, které části stavby zachytit a v jaké podobě budete podklady potřebovat.

3D skenování stavby

Skutečný stav jako výchozí bod.

Zaměříme dohodnuté přístupné části budovy. Před návštěvou vyjasníme rozsah, přístup do místností a místa důležitá pro navazující projekt.

Poptat zaměření

Mračno bodů

Prostorová data pro vaše zpracování.

Podklad pro orientaci v geometrii stavby a další práci v projekčním prostředí. Formát předání, členění dat a požadavky vašeho softwaru si potvrdíme předem.

Domluvit předání dat

Zpracování řezů z mračna bodů

Vybrané roviny, jasné souvislosti.

Připravíme vodorovné a svislé řezy podle zadání. Domluvíme jejich polohu, počet a míru zpracování: od řezů mračnem po výkresové podklady v dohodnutém rozsahu.

Poptat zpracování řezů

Podklady pro další dokumentaci

Návaznost na váš návrh.

Potřebujete kromě skenu také půdorysy nebo navazující dokumentaci skutečného stavu? Vymezíme samostatné výstupy, aby nabídka odpovídala tomu, co skutečně využijete.

Projektování staveb
UKÁZKY NAŠÍ PRÁCE

Skutečná data.
Konkrétní výstupy.

Půdorysné pohledy a řezy z naměřených dat ukazují dispozice i výškové vztahy v budově. Každou ukázku si můžete otevřít v plné velikosti.

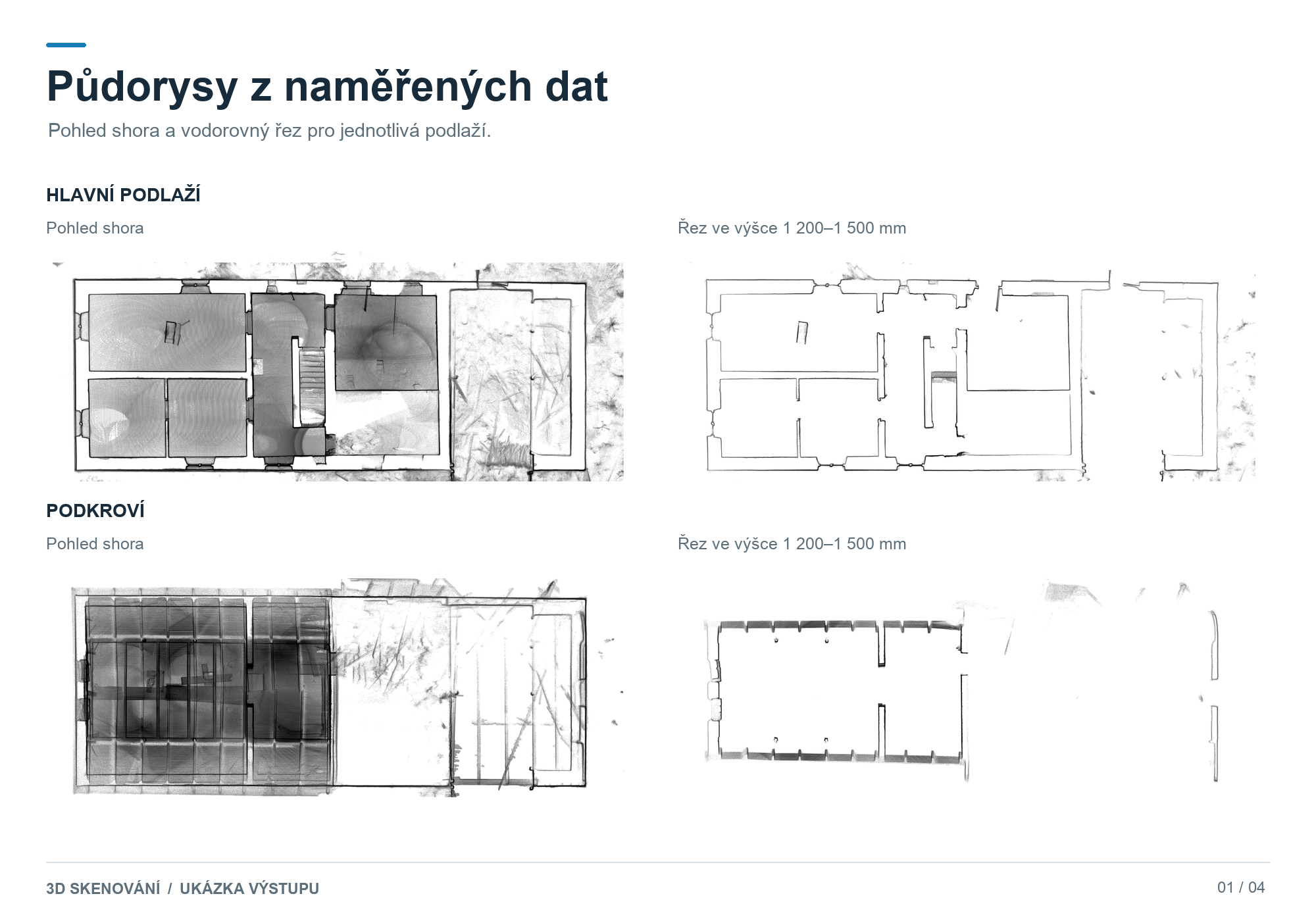

Půdorysy z naměřených dat. Pohledy shora a vodorovné řezy hlavním podlažím a podkrovím.

Půdorysy z naměřených dat

Pohledy shora a vodorovné řezy hlavním podlažím a podkrovím.

Otevřít v plné velikosti

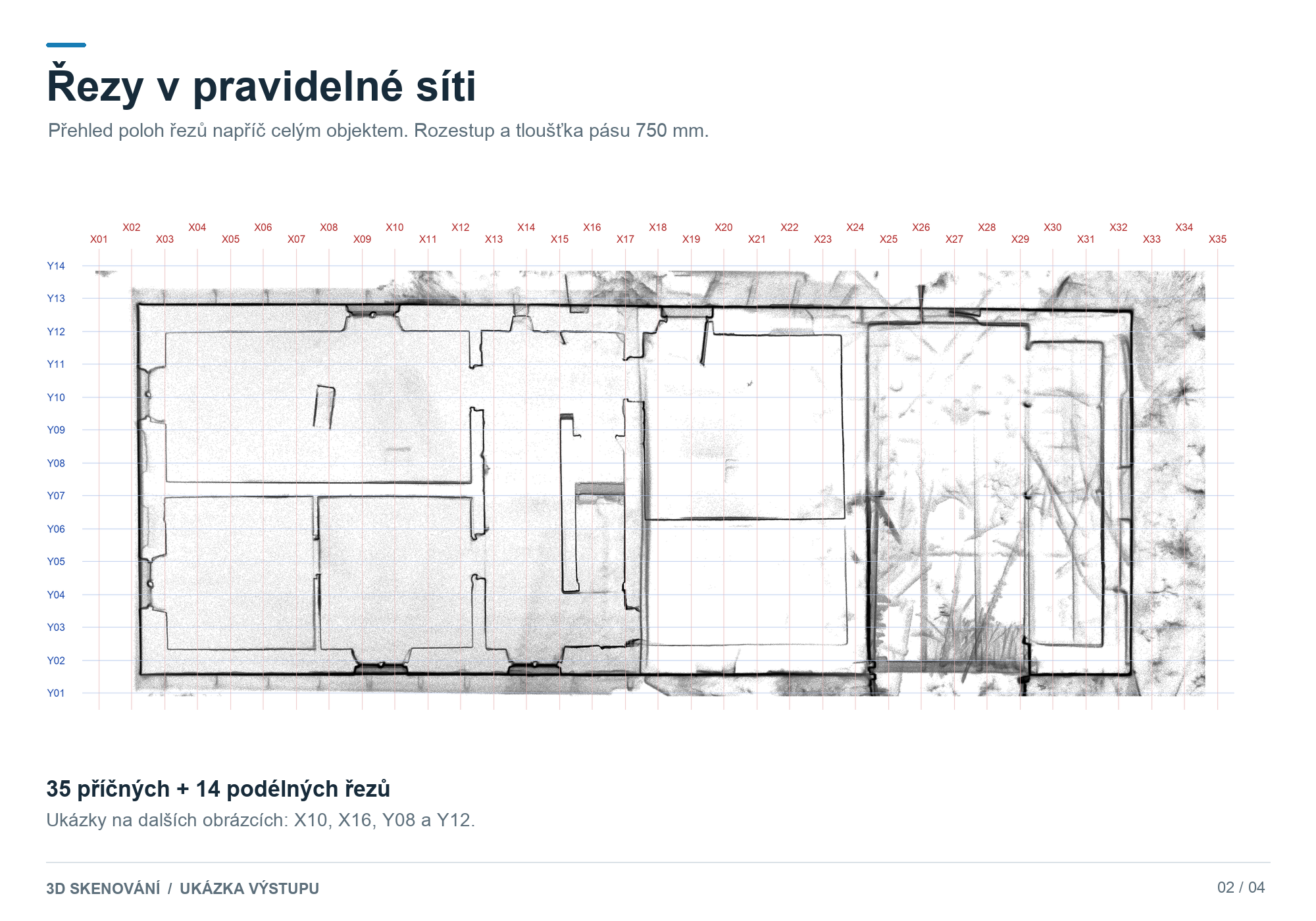

Schéma poloh řezů. Přehled příčných a podélných řezů v pravidelné síti.

Schéma poloh řezů

Přehled příčných a podélných řezů v pravidelné síti.

Otevřít v plné velikosti

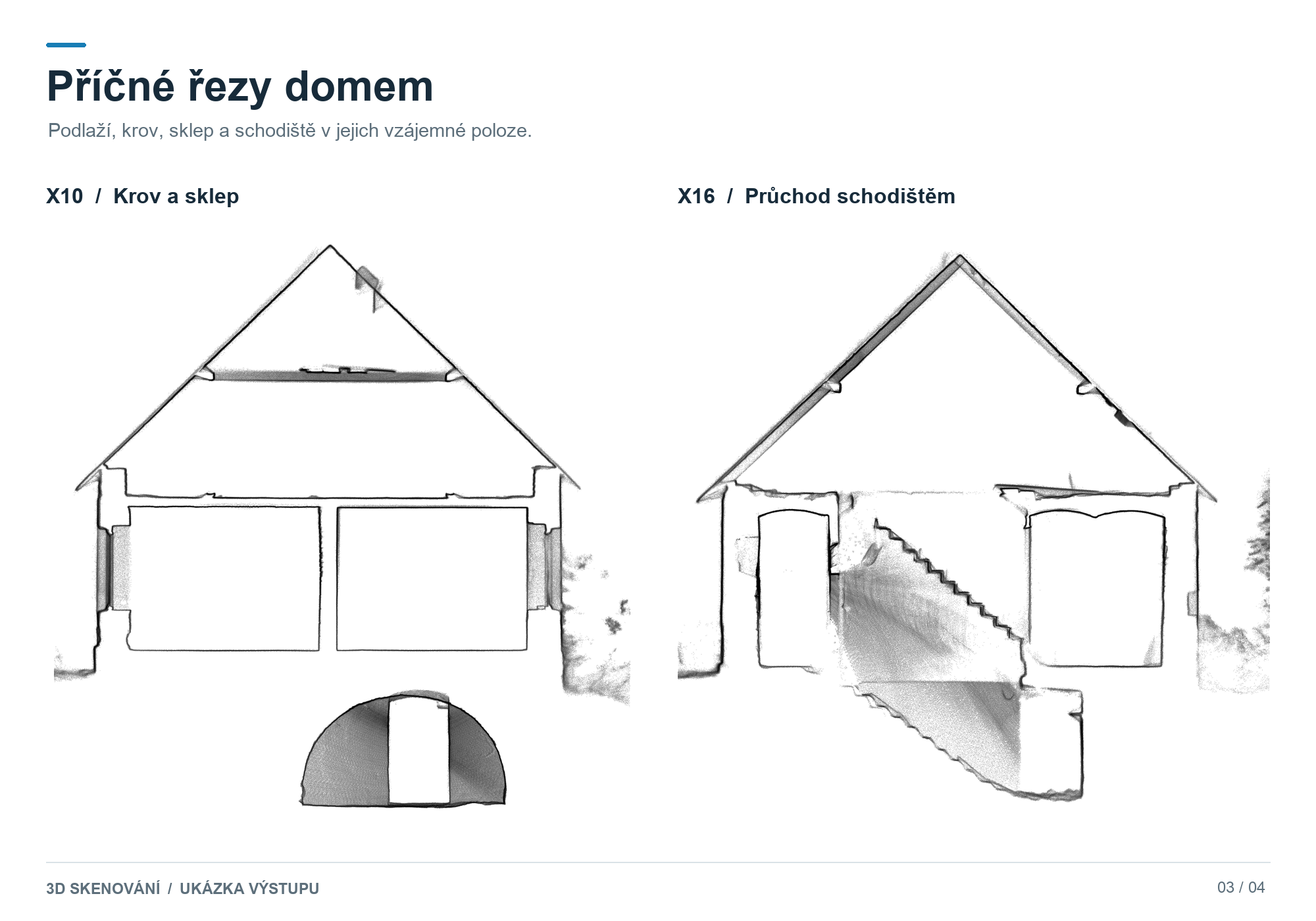

Příčné řezy. Řezy zachycující krov, podlaží, sklep a průchod schodištěm.

Příčné řezy

Řezy zachycující krov, podlaží, sklep a průchod schodištěm.

Otevřít v plné velikosti

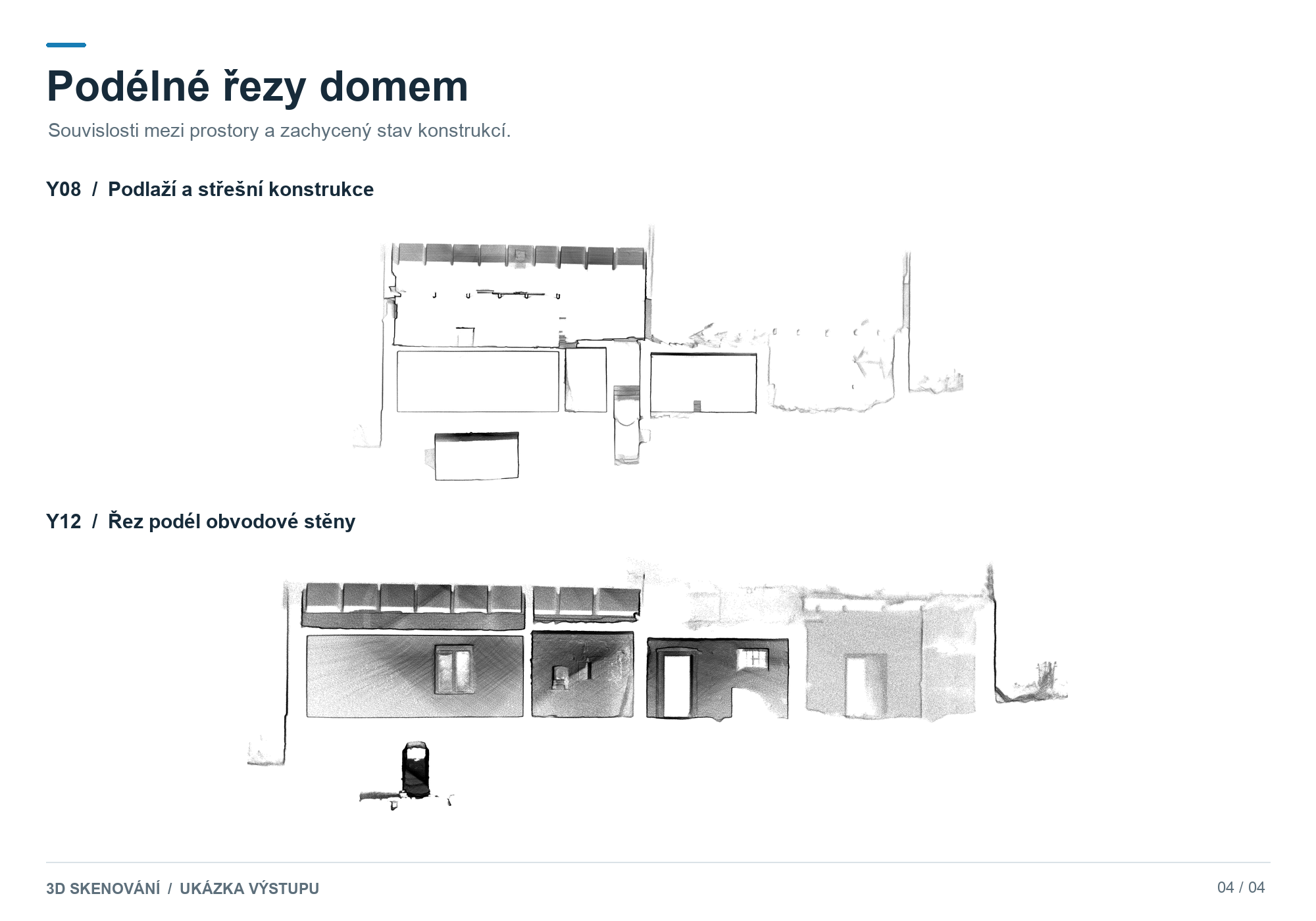

Podélné řezy. Vzájemná poloha prostor a zachycené konstrukce v podélném směru.

Podélné řezy

Vzájemná poloha prostor a zachycené konstrukce v podélném směru.

Otevřít v plné velikosti

Ukázky představují řezy a pohledy z naměřených dat. Rozsah navazujícího výkresového zpracování domlouváme podle zadání.

KDY SE SLUŽBA HODÍ

Váš návrh potřebuje
znát současný stav.

Nejčastěji pomáháme tam, kde dokumentace chybí, neodpovídá stavbě nebo potřebujete prostorové podklady pro plánované změny.

Projektanti a architekti

Zaměření pro rekonstrukce, přestavby a návrh nových dispozic. Předem sladíme požadavky na data i řezy s vaší projekční prací.

Podklady pro CAD a BIM postupy

Vlastníci a správci

Přehled o skutečném stavu domu a podklady pro zadání projektantovi. Pomůžeme vybrat rozsah, který odpovídá zamýšlenému využití.

Rodinné i bytové domy

Investoři

Podklady pro přípravu úprav existujícího objektu. Zohledníme členitost budovy, přístupnost i potřebu zpracování jednotlivých částí.

Příprava rekonstrukce a změn
VÝSTUPY PODLE VAŠEHO ZADÁNÍ

Od mračna bodů
k řezu stavbou.

Samotné skenování a tvorba výkresu jsou dvě navazující práce. Nabídku sestavíme podle toho, zda chcete data zpracovat sami, nebo od nás potřebujete i připravené řezy.

Skutečné schéma řezů: 35 příčných a 14 podélných rovin
ZADÁNÍ

Co potřebujete zachytit

Budovy a podlaží, požadované prostory, přístupnost a účel zaměření. Důležité jsou i požadavky na přesnost a souřadnicové návaznosti, pokud je váš projekt vyžaduje.

ZPRACOVÁNÍ

Kde mají vést řezy

Určíme výšky vodorovných řezů a polohy svislých řezů. U schodišť, podkroví nebo členitých prostor si vyjasníme, které konstrukce a výškové vztahy potřebujete vidět.

PŘEDÁNÍ

Jak budete s podklady pracovat

Předem potvrdíme formát, členění souborů a rozsah výkresového zpracování. Hotové podklady předáme s vysvětlením jejich obsahu a případných omezení zaměření.

CENA A ROZSAH ZAMĚŘENÍ

Nabídka podle stavby.
A podle výstupu.

Skenování jednoho podlaží a zpracování řezů celého domu mají jiný rozsah. Proto cenu stanovíme z konkrétního zadání, včetně dopravy a následného zpracování.

Získat individuální nabídku

Velikost a členitost

Přibližná plocha, počet budov a podlaží, množství místností a dostupnost jednotlivých prostor.

Požadované výstupy

Samotné mračno bodů, počet a poloha řezů nebo rozsah navazujícího výkresového zpracování.

Lokalita a termín

Působíme v Praze, severních Čechách i po celé ČR. Termín návštěvy a předání domluvíme podle rozsahu a možností přístupu.

PRŮBĚH SPOLUPRÁCE

Jedno zadání.
Čtyři jasné kroky.

Po celou dobu se obracíte na Ondřeje Mastníka, který s vámi domluví skenování i požadavky na zpracování dat.

  1. Pošlete zadání

    Adresu, přibližnou plochu, počet podlaží a požadované výstupy. Pomohou i stávající výkresy nebo fotografie.

  2. Potvrdíme rozsah

    Domluvíme přístup, technické požadavky, cenu a termíny zaměření i předání.

  3. Zaměříme a zpracujeme

    Provedeme skenování dohodnutých prostor a připravíme objednaná data a řezy.

  4. Předáme podklady

    Dostanete soubory v dohodnuté podobě a vysvětlení pro navazující práci.

PRAKTICKÉ OTÁZKY

Než objednáte 3D skenování.

Mohu objednat jen sken bez výkresů?+

Ano. Můžete poptat skenování a předání mračna bodů, nebo také navazující zpracování řezů. Rozsah i formát předání si potvrdíme před zahájením práce.

Zpracujete řezy z mračna bodů, které už mám?+

Pošlete nám informace o původu dat, formátu a požadovaných řezech. Nejdřív ověříme použitelnost podkladů a poté potvrdíme rozsah zpracování a cenu.

Kolik stojí 3D skenování stavby?+

Cena závisí na ploše, členitosti, přístupnosti a lokalitě objektu i požadovaných výstupech. Pro nabídku nám napište přibližnou plochu, počet podlaží a zda potřebujete mračno bodů, řezy nebo další výkresové podklady.

Jak dlouho trvá zaměření a zpracování?+

Čas na stavbě a čas na zpracování jsou dvě samostatné části zakázky. Konkrétní termíny potvrdíme podle velikosti objektu a rozsahu výstupů v nabídce.

Musí být budova prázdná?+

Zpravidla nemusí, potřebujeme ale přístup do dohodnutých prostor. Zakryté nebo nepřístupné části nelze zachytit stejně jako volné plochy. Přípravu objektu a případná omezení s vámi předem projdeme.

Dostanu automaticky BIM model nebo pasport stavby?+

Ne. Mračno bodů je prostorový podklad, ze kterého mohou vznikat další výstupy. BIM model, pasport nebo kompletní projektová dokumentace nejsou automatickou součástí skenování; rozsah navazující práce je potřeba domluvit samostatně.

Více souvislostí najdete v průvodci 3D skenování staveb v poradně.

POJĎME SE DOMLUVIT

Potřebujete zaměřit
stavbu nebo zpracovat řezy?

Ozvěte se Ondřejovi nebo vyplňte poptávku.
Domluvíme rozsah skenování a podklady pro váš projekt.
